Comprendre et manipuler les courbes (Valeur, R, V, B) dans GIMP.


Le but:
Analyser et décomposer une photo 'jpg' en 4 canaux dans le but d'obtenir un effet précis.

  • Augmenter le contraste (canal VALEUR).
  • Modifier les plages de 'gris',les rendre plus claires ou plus sombres (canal VALEUR).
  • Obtenir des 'noirs' plus profonds (canal VALEUR).
  • Dans les 'Hautes Lumières' supprimer ou diminuer les plages 'brulées'.
  • Enlever une teinte dominante génante...
  • Modifier un ou plusieurs canaux (Valeur, Rouge, Vert, Bleu)



RAPPELS:

  • Gimp ne peut traiter principalement que les 'jpg' 8 bits; ce qui ne permet que 256 mesures (nuances) par canal.
    2x2x2x2x2x2x2x2= 256
    De plus souvent les 'jpg' subissent une compression... d'où une perte supplémentaire importante de nuances .
    Les fichiers sources RAW sont,eux, généralement en 12 bits et ne sont pas compressés.
    12 bits: 2x2x2x2x2x2x2x2...x2x2x2x2= 256x16 = 4096 mesures (nuances) par canal.
  • Les Canaux V, R, V,B ne sont pas indépendants mais 'liés' entre eux.
    Toute modification légère (retouche) sur un canal modifie les autres canaux, donc modifie les teintes sur l' ENSEMBLE.
  • Toutes les teintes, le blanc compris, ne sont qu' un mélange des trois couleurs primaires (R, V, B).
    Conséquence immédiate: toute diminution d'une couleur 'amplifie' le mélange des deux autres.
    Diminuer le rouge (même légèrement) amplifiera AUSSI le Vert + Bleu = jaune si la teinte initiale ne contient pratiquement pas de 'rouge'.




En 30 vues le film des modifications possibles.

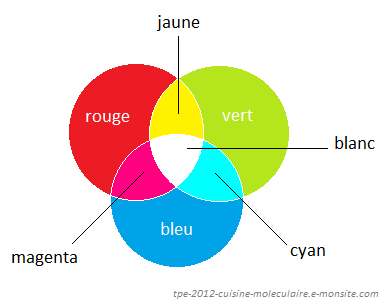

Cercle des couleurs primaires et leurs complémentaires.




Image de départ.
  2

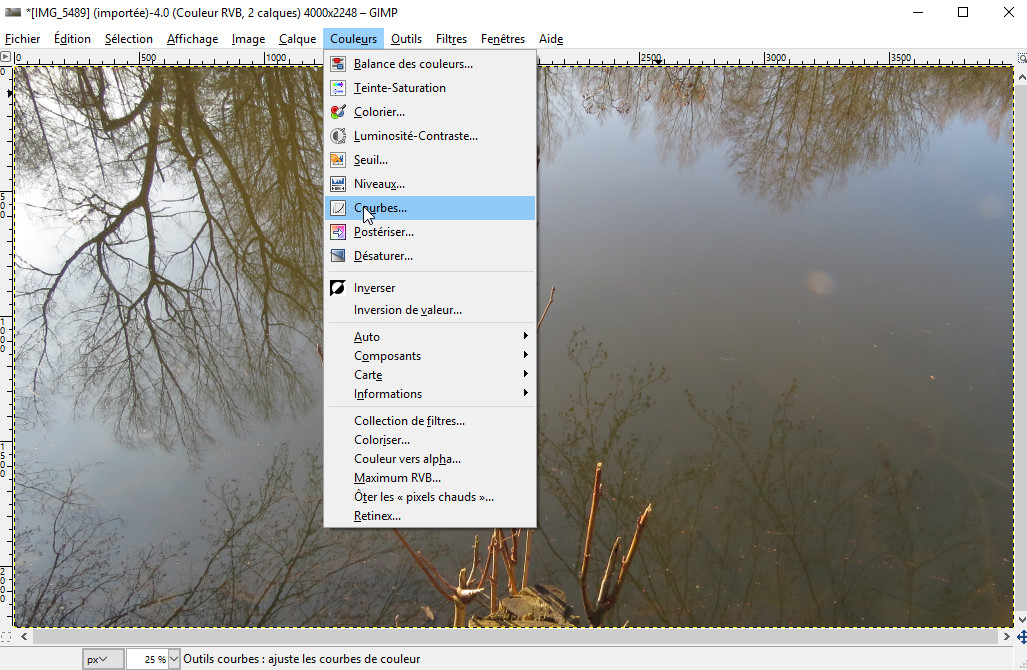

MENU > COULEURS > COURBES.

   3



Affichage de la sous-fenêtre COURBES.
En grisé, l'histogramme original.
   4



Canal VALEUR.
Déplacement du Point Noir vers la gauche
  5

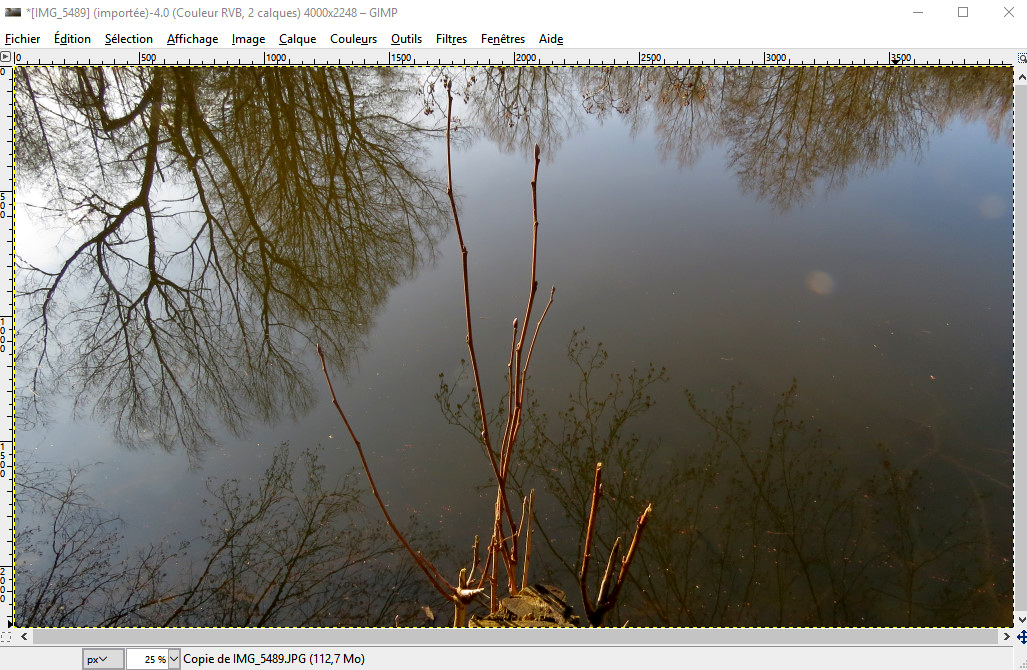

Résultat après déplacement du point Noir.
  6

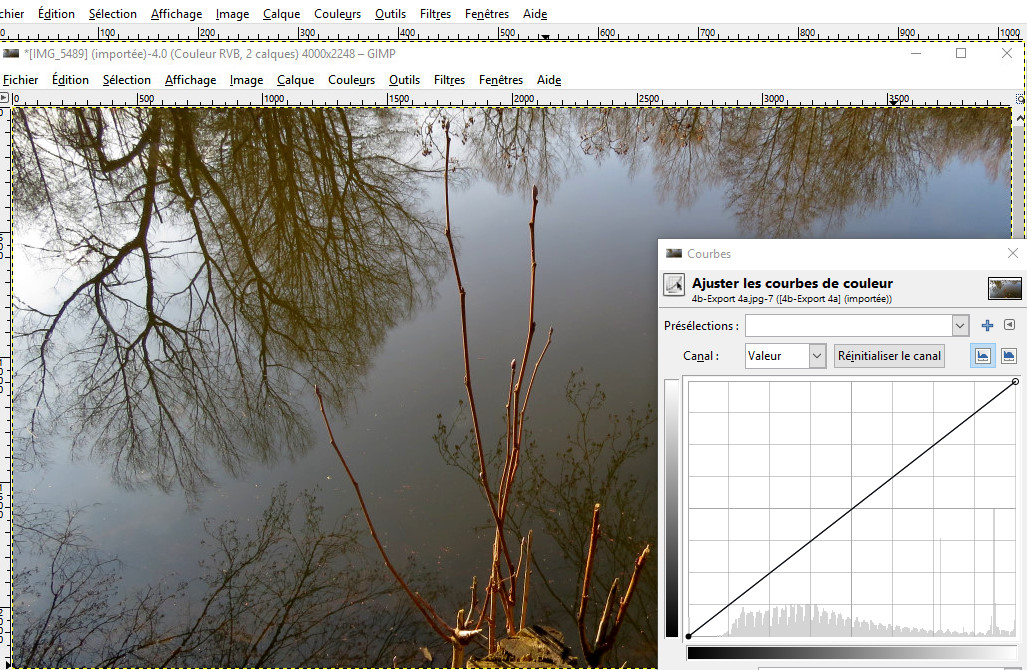

Histogramme du JPG obtenu avec le nouveau 'Point Noir' (canal VALEUR).
Notez les hachures, donc les pertes, apres cette retouche.
   7



Seul le canal VALEUR est modifié.
Les autres canaux NON (ici le ROUGE)
   8

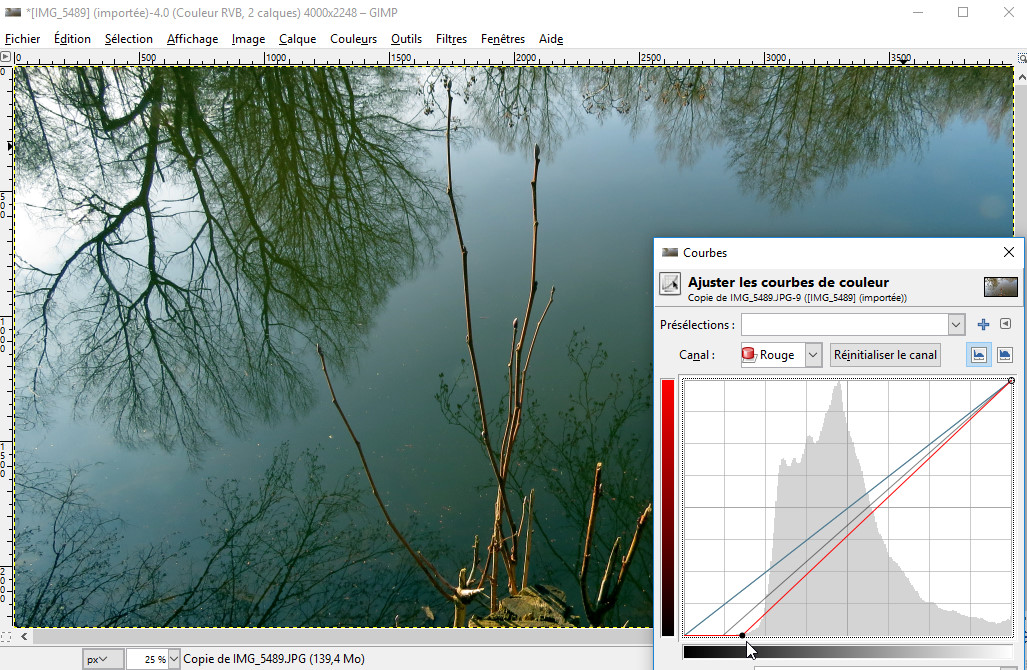

Canal ROUGE.
Déplacement de son Point Noir vers la DROITE
  9



Canal ROUGE.
Déplacement de son Point Noir vers le HAUT
  10

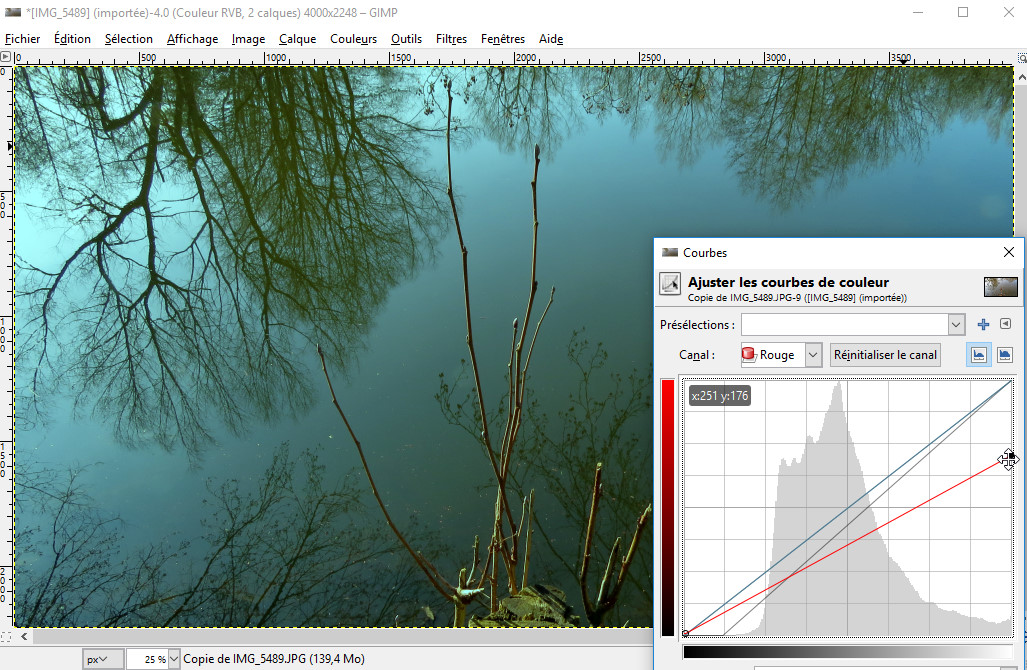

Canal ROUGE, Hautes Lumières.
Déplacement du point HL ROUGE vers le BAS.
   11



Reinitialiser le Canal Rouge.
Annule les modifications faites sur ce canal Rouge.
   12



Canal VERT, après modification du Canal ROUGE.
Déplacement du Point Noir Canal VERT vers la DROITE
  13



Canal VERT .
Déplacement du point Point Noir VERT vers le HAUT.
  14



Canal VERT, Hautes Lumières.
Déplacement du point HL VERT vers le BAS.
   15



Reinitialiser le Canal.

   16



-Affichage de la courbe Canal Bleu.
Avant modifications sur le canal BLEU (diagonale).
  17



Canal BLEU, après modification du Canal ROUGE.
Déplacement du Point Noir Canal BLEU vers la DROITE.
  18

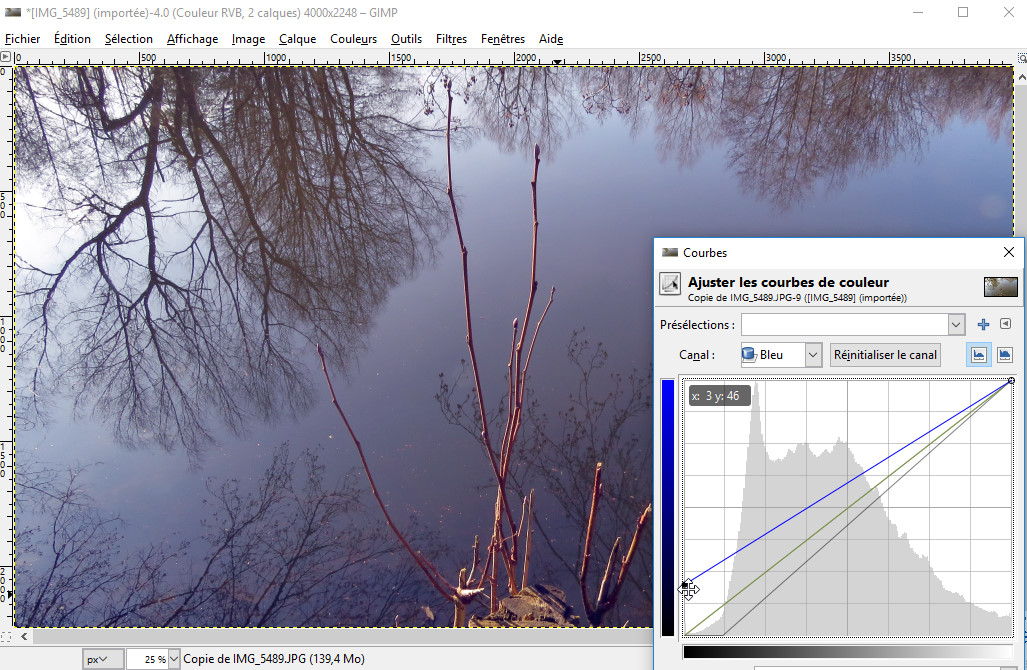

Canal BLEU.
Déplacement du point Point Noir BLEU vers le HAUT.
   19

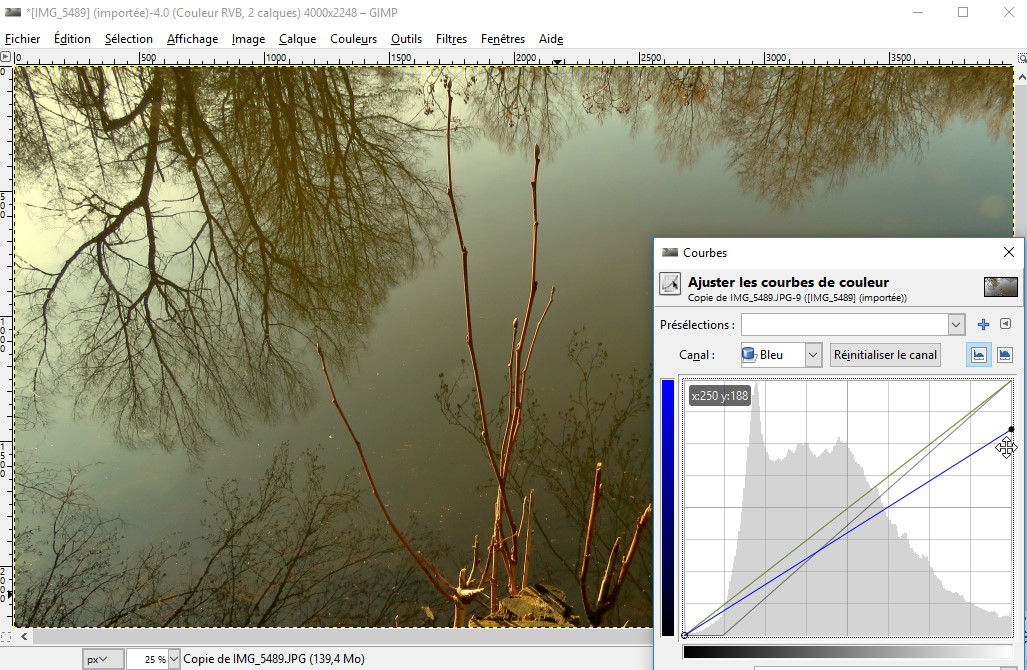

Canal BLEU, Hautes Lumières.
Déplacement du point HL BLEU vers le BAS.
   20



CANAL VALEUR.

  21

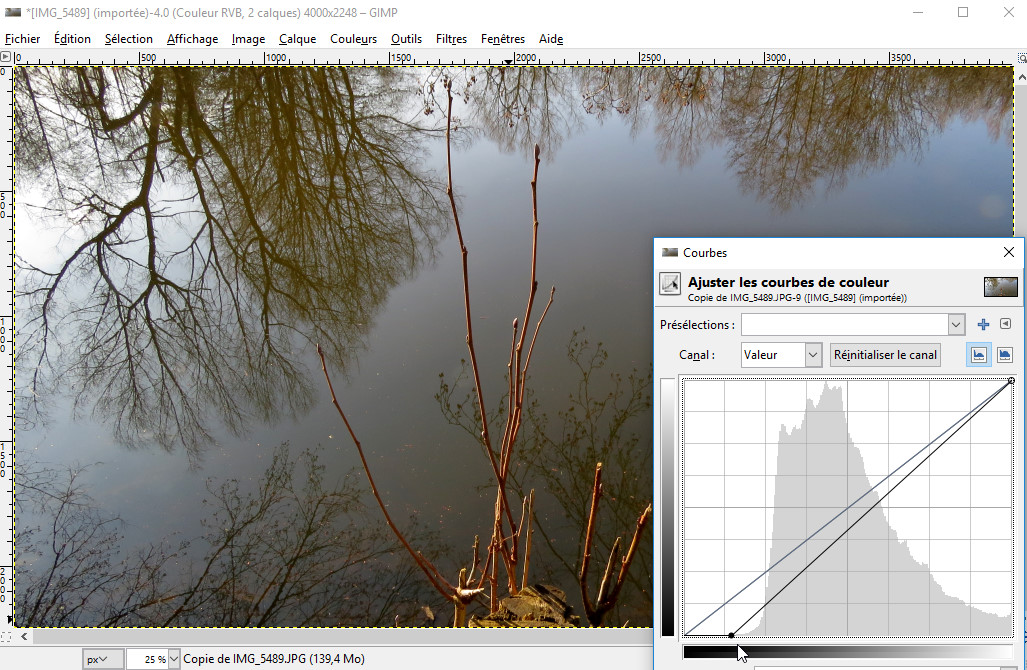

Canal VALEUR.
Déplacement du Point Noir CANAL VALEUR vers la DROITE.
  22

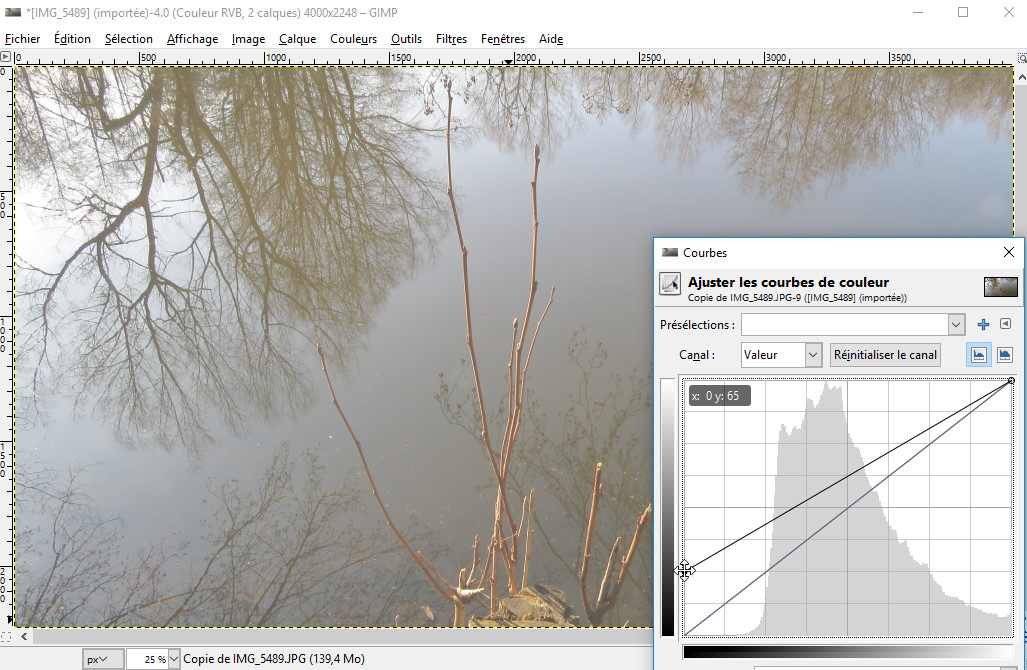

Canal VALEUR.
Déplacement du point Point Noir VALEUR vers le HAUT.
   23

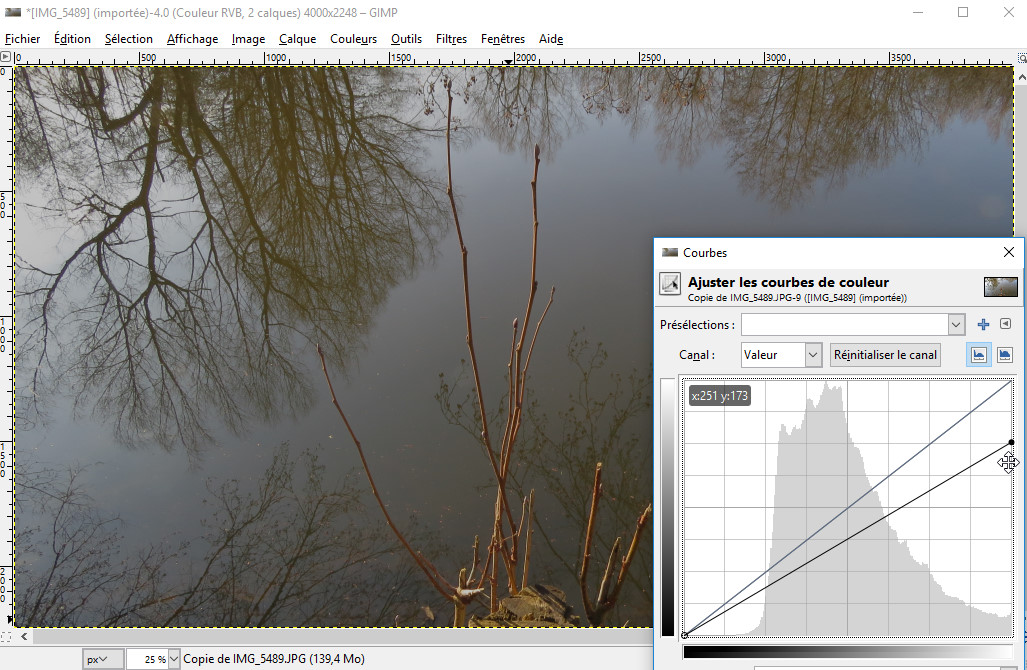

Canal VALEUR, Hautes Lumières.
Déplacement du point HL VALEUR vers le BAS.
   24

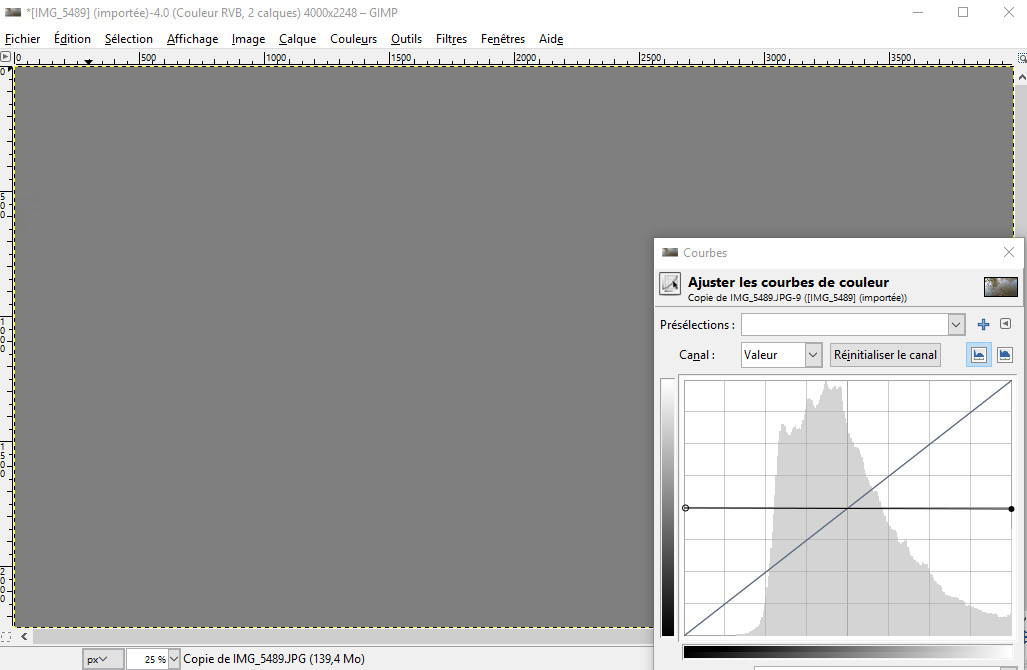

Canal VALEUR, gris moyen.
HL et Point Noir sur la meme horizontale.
  25

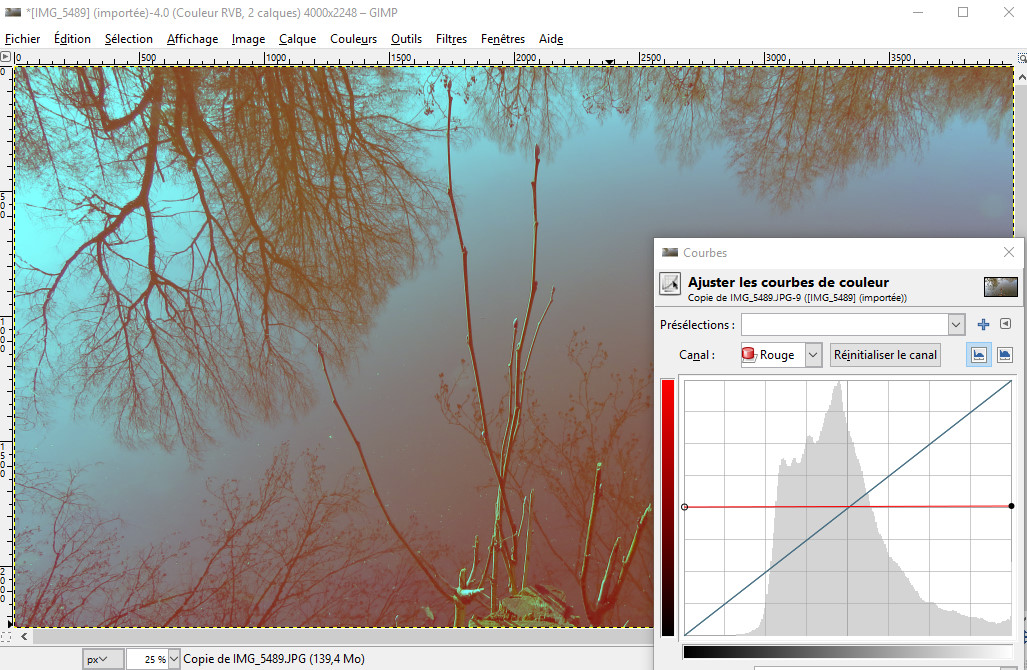

Canal ROUGE. HL et P.N. sur la meme horizontale.
Renforcement des teintes contenant du rouge sinon celles des complémentaires
  26

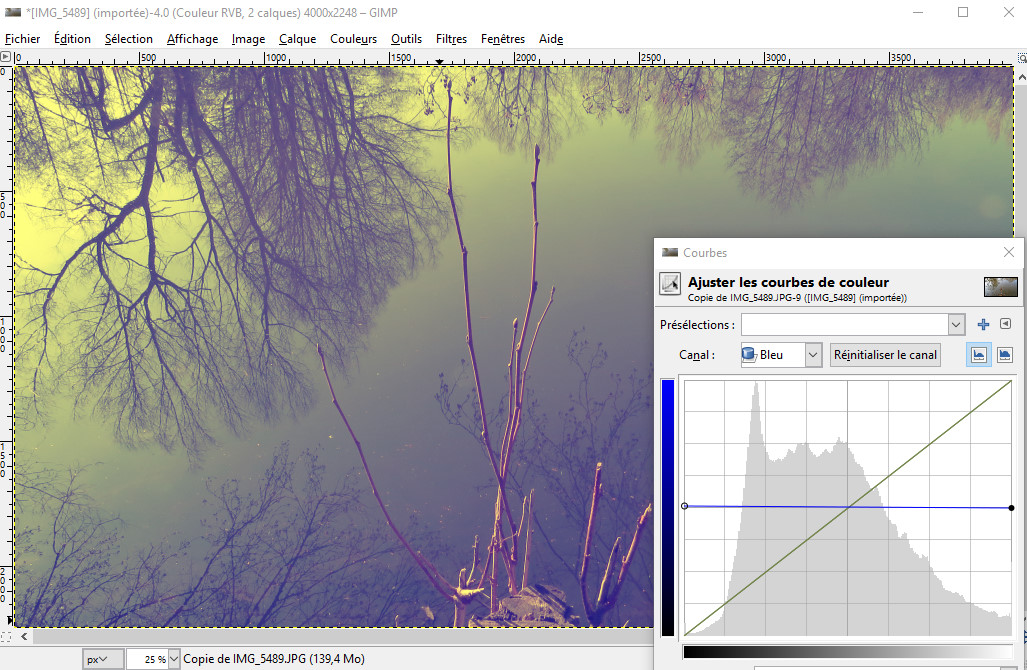

Canal BLEU. HL et P.N. sur la meme horizontale.

   27



Canal VERT. HL et P.N. sur la meme horizontale.

   28



Canal VALEUR inversé.

  29



Canal ROUGE inversé.
  30



Canal VERT inversé.

   31



Canal BLEU inversé.

   32



--.

  33



--.
